Il mercato parla di passo e di NIT perché sono i due numeri che stanno in una riga di
listino. Sono l’ultimo anello: il passo lo decide la distanza di visione, i NIT
li decide lo scan. Quello che stabilisce se lo schermo esiste ancora fra otto anni sta
tutto sopra — e si verifica con un datasheet in mano, uno per uno.
01
Il chip LED
Filo di bonding, corpo del package, quanto lavora rispetto al suo limite. È il componente che invecchia per primo e l’unico che non si può sostituire senza rifare il modulo.
02

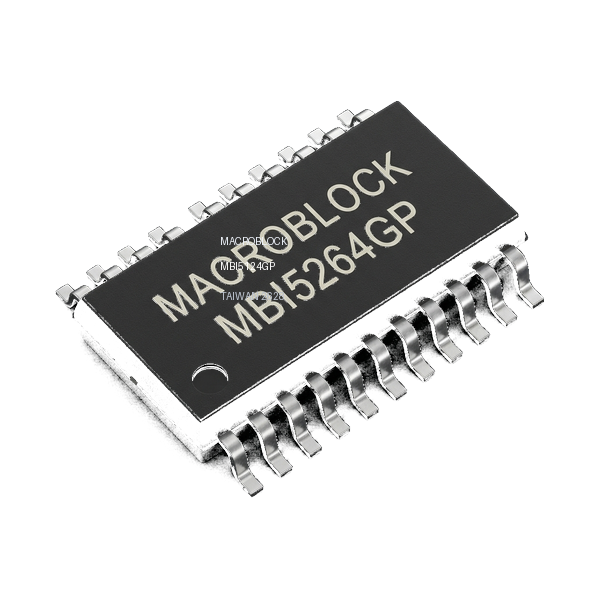

Il driver IC
Corrente per canale, uniformità fra canali e fra integrati, tensione di ginocchio, catodo comune. Decide quanta corrente serve per fare quella luce — e quanto calore si produce per ottenerla.
03
Il PCB
Spessore del rame, numero di strati, finitura. È il percorso con cui il calore lascia il LED: sotto un certo spessore non c’è dissipatore che tenga.
04
Cablaggi e connettori
Sezione dei conduttori, tenuta dei connettori, qualità dei contatti. È dove nascono i guasti che sembrano guasti del LED.
05

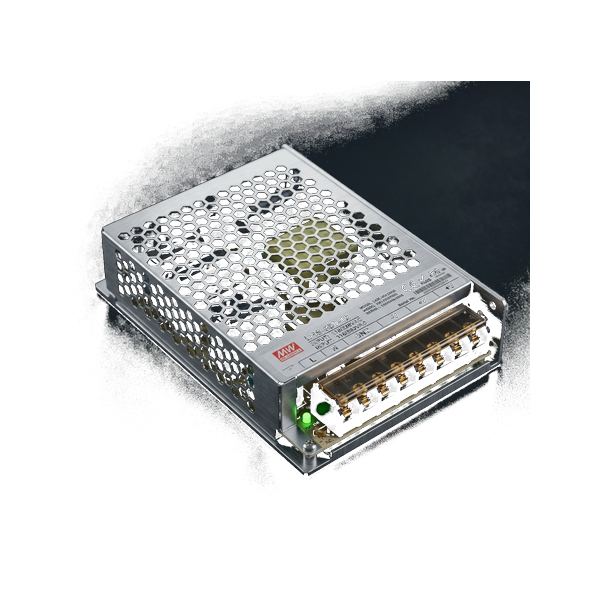

L’alimentatore
Rendimento e fattore di potenza, non solo durata. Un alimentatore che dura dieci anni al 50% di rendimento si paga in corrente ogni giorno per dieci anni.
06
Passo e luminanza
Il passo lo decide la distanza di visione, i NIT li decide lo scan. Sono il risultato delle scelte di sopra, non il punto di partenza.
Package LED
98 referenze+
98 package di 6 costruttori, con i dati
che i loro datasheet dichiarano davvero. La colonna che conta non è quanta luce fa, è
quanto lavora rispetto al proprio limite per farla.
🖨 Catalogo VeroLED da stampare o allegare a un'offerta →
⚠️ I millicandela non si confrontano fra correnti di test diverse, e i NIT dipendono da Scan e Passo.
Lo stesso costruttore misura un formato a 10 mA e un altro a 20: a parità di numero, il
secondo sta facendo il doppio della fatica. Su ogni scheda trova la corrente di misura
accanto ai valori.
La regola Scan + NIT: I NIT misurano la luce totale per metro quadro. A parità di chip, all'aumentare del passo ci sono meno LED/m² e i NIT scendono. Dimezzando lo Scan (es. passando da 1/8 a 1/4) il tempo di accensione per ciclo raddoppia (Duty Cycle dal 12,5% al 25%) e i NIT raddoppiano. Cambi il passo e lo scan qui sotto per verificare in tempo reale i NIT risultanti su ciascun package.
Il carico è invece il rapporto fra la corrente di test e il massimo assoluto della parte:
100% vuol dire che il dato di catalogo è già il tetto, cioè che non resta riserva.
Si scelgono per la durata e si pagano nel rendimento. Sono dati della SERIE, non del marchio — per questo qui le caselle sono vuote finché il fornitore non manda il foglio.
Nel campo dell’illuminazione LED, del digital signage e dei maxischermi ad alta potenza, anche i conduttori sono la nostra top selection. Un cavo sottodimensionato o con rame di bassa qualità provoca cadute di tensione deleterie (ΔV), riscaldamento anomalo delle canaline e disallineamento cromatico tra i moduli.
Per richieste standard e capitolati speciali ad altissima criticità, forniamo l’impianto cablato con i marchi di riferimento mondiali e italiani: Belden (USA), La Triveneta Cavi (Italia), Baldassari Cavi (Italia) e conduttori speciali ignifughi FG16OM16 / FGOM16 conformi alle normative CEI e CPR.
🔬 Il protocollo del Laboratorio VeroLED per i cavi:
Anche i conduttori devono superare i test del nostro banco prova prima di entrare negli impianti di Arzano:
Verifica Rame Elettrolitico Oxygen-Free 99,99%: Esclusione categorica di conduttori CCA (alluminio ramato), che aumentano la resistenza elettrica e si infragiliscono con le vibrazioni;
Test Caduta di Tensione (ΔV) a regime termico (60 °C): Manteniamo la perdita al di sotto del 2% sull’intera tratta anche a pieno carico bianco continuo;
Rigidità Dielettrica & Isolamento ad alta tensione: Collaudo con megohmetro a 1.000 V per prevenire dispersioni di corrente e scatti intempestivi degli interruttori differenziali;
Impedenza e Return Loss su linee dati: Misura con analizzatore TDR su cavi Cat6A/7 Belden e Van Damme per garantire zero jitter e stabilità a 7.680 Hz.
BELDEN DATA & BUSBelden Inc. · USACavi Cat6A / Cat7 schermati S/FTP, linee bus e cavi ibridi per digital signage e broadcast. Bassa capacità, immunità totale da interferenze EMI.Top DatiBroadcastSchermatura 100%
LA TRIVENETA CAVILa Triveneta Cavi S.p.A. · Made in ItalyCavi unipolari e multipolari per alimentatori e dorsali primarie di potenza. Rame puro 99,99%, isolamento in gomma G16 resistente a 90 °C e ai raggi UV.Top EnergiaPosa FissaCEI UNEL
BALDASSARI CAVIBaldassari Cavi S.p.A. · Made in ItalyCavi flessibili industriali ad elevata resistenza meccanica: ideali per noleggio rental, touring, curve strette nei totem e apparecchi di illuminazione tecnica.Flessibilità ExtraRentalMade in Italy
FG16OM16 / FGOM16 CPRNorma CEI 20-45 / CEI 20-13 · Classe CPR Cca-s1b,d1,a1Cavi resistenti al fuoco a bassissima emissione di fumi e zero alogeni (LSOH). Standard inderogabile per stadi, aeroporti, cinema e centri commerciali.AntincendioZero AlogeniNorma CEI
🇨🇳 La selezione sulla filiera asiatica: solo produttori con certificazione italiana IMQ, UL, VDE e TÜV
Nei ledwall di importazione il 90% dei problemi di sicurezza e affidabilità nasce da cavi generici non marchiati o assemblati con mescole scadenti. VeroLED seleziona sul mercato asiatico esclusivamente produttori specializzati di primo piano, i cui lotti possiedono certificazioni rilasciate da enti terzi autorevoli, a partire dall’italiana IMQ fino a VDE (Germania), UL (USA) e TÜV:
Lilutong Technology (LLT · 利路通)Connettori waterproof e cavi di potenza certificati CCC, CE, UL e VDE. Fornitore per grandi opere internazionali, tra cui il Water Cube delle Olimpiadi di Pechino e lo Shanghai World Expo.
FCONNR / Fenglianda (丰联达)Specialista nei connettori aviazione waterproof IP65–IP68 per display LED e cablaggi rental/fissi. Certificazioni UL, CE, TÜV e conformità RoHS.
Yuyao Xijin (余姚市锡金) & Yijun (亿俊)Produttori primari per l’export con spine e cordoni di alimentazione dotati di certificazione ufficiale italiana IMQ e CE per la massima conformità alle norme CEI.
Fismian Special Cable (飞斯曼)Cavi speciali e cordoni secondo standard europei EN/HD, esportati in oltre 90 paesi con capitolati industriali e resistenti all’invecchiamento termico.
Perché l’alimentatore non si sceglie sulla durata
Lettura+
Esistono alimentatori che durano dieci anni con un rendimento del cinquanta per cento: si
risparmia sull’acquisto e si paga in corrente, tutti i giorni, per dieci anni. Su tre
kilowatt utili, dodici ore al giorno, la differenza fra un buon rendimento e uno scadente
supera tremilacinquecento euro l’anno di sola energia — più di quanto costi
l’alimentatore. Rendimento e fattore di potenza sono dati della serie, non del
marchio: li chiediamo al fornitore serie per serie, e li mettiamo per iscritto.
Il conto per esteso è in questo articolo.
Marche con cui lavoriamo: Brompton · ChipOne · ColorLight · Cree LED · G-Energy · HD · HwaWan · Kinglight · Linsn · MacroBlock · MeanWell · MegMeet · Nationstar · Nichia · Novastar · REESTAR · REFOND · SM · SimSum · SothLead · XingXiu.
Le chieda il datasheet, non il depliant
Se sta valutando un ledwall e ha ricevuto un’offerta, la confronti su questi punti: quale
package, con che filo di bonding, a che corrente lavora, quale driver, che rendimento ha
l’alimentatore. Sono cinque domande, e le risposte stanno tutte su fogli che il fornitore
ha già. Le faccia a chiunque, non solo a noi: questa pagina serve a metterla in
condizione di comprare bene, anche altrove.
Va detta anche l’altra metà, per non farle perdere tempo: se la scelta si riduce al
prezzo, non siamo il fornitore giusto. Una fascia economica esiste anche da noi ed è a
listino — ma la vendiamo dicendo che cosa monta e quanto durerà, non lasciando credere che
sia l’altra cosa a meno. Chi cerca solo il numero più basso lo troverà, e non sarà da noi.
