Konica Minolta CS-160
Dichiariamo solo ciò che misuriamo. Misura ottica reflex di luminanza reale (nit / cd/m²) e contrasto effettivo sotto il sole diretto, non picchi teorici a banco a 25 °C.
Ledwall outdoor.
Cosa cambia quando sta fuori.
Un ledwall da esterno non è un ledwall da interno reso stagno. Cambiano i LED, gli alimentatori, la dissipazione, il passo, la struttura e il modo in cui lo si accende di notte. Chi tratta l’outdoor come un indoor più robusto se ne accorge la prima estate.
Questa pagina mette in fila le sei cose che decidono se un impianto esterno regge o delude. La scriviamo da dentro: importiamo, collaudiamo, installiamo e ripariamo ledwall dal 2008, e li teniamo sotto controllo giorno per giorno.
Laboratorio Metrologico · Collaudo in Opera
Più luminosi a basse temperature di esercizio: la firma dell’ingegneria VeroLED
Un ledwall outdoor dura oltre dieci anni solo se mantiene un’elevata luminanza reale senza surriscaldare moduli e alimentatori. Dichiariamo e garantiamo solo ciò che misuriamo: nel nostro laboratorio e sul campo certifichiamo ogni impianto con strumentazione fotometrica, analizzatori spettrali e termografia aerea ad alta quota.
Analizzatore di Colore
Brillantezza e colore fedele. Calibrazione micrometrica delle coordinate cromatiche e del punto di bianco per una resa visiva vibrante, naturale e senza viraggi tra i cabinet.
Drone con Termocamera
Efficienza termica su edifici. Rileva la mappa di calore su facciate e torri fino a 500 metri di altezza: individua all’istante hotspot, micro-guasti e usura termica senza ponteggi.

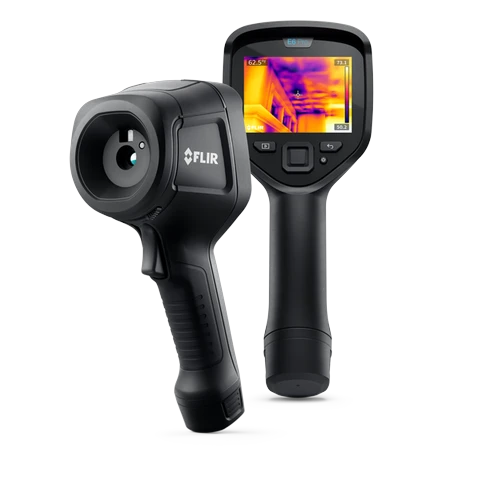

Termocamera FLIR
Bassa temperatura di esercizio. Scansione termica ravvicinata su PCB, chip driver e alimentatori: verifichiamo che la dissipazione mantenga i componenti sempre al riparo dallo stress termico estivo.
La soglia non è un numero solo: è nit più contrasto.
Il numero che si sente ripetere è 5.000 nit, e da solo non vuol dire niente. In pieno sole il nero non lo decide lo schermo: è la luce ambientale che la superficie riflette, e sotto quel grigio l’immagine non può scendere. Quindi la leggibilità è un rapporto, e il rapporto ha due termini: quanta luce il pannello emette, e quanta ne rimanda indietro.

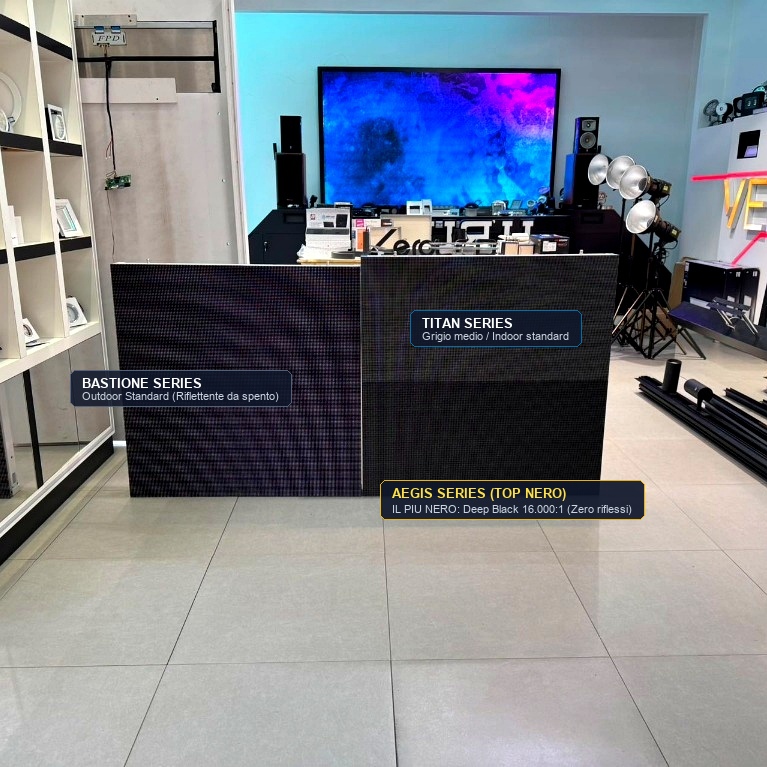

Il contrasto dichiarato è il modo pratico per sapere il secondo — dipende da mascheratura ottica, nero del package e resina, le stesse cose che tengono basso il riflesso. In prima approssimazione la luminanza necessaria scala all’inverso del contrasto: con circa 13.000:1 bastano 5.000 nit, con circa 8.000:1 ne servono 8.000 per lo stesso risultato. Stesso sole, stessa scena.
Vale anche al contrario, ed è il motivo per cui un numero alto da solo non è una garanzia. Un pannello da 4.500 nit con 15.000:1 — la nostra Zenit Series — e uno da 7.000 nit con 10.000:1 sulla pura leggibilità del bianco si equivalgono. Ma il primo ha neri più profondi e ci arriva con un terzo di luminanza in meno: consuma meno, scalda meno, dura di più. Il secondo sta spendendo luce per compensare una superficie che riflette troppo.
Ma il numero di catalogo va letto sapendo come nasce. I costruttori dichiarano il picco misurato in laboratorio a 25 °C: in campo, con il calore d’agosto sul cabinet, la luminosità effettiva può scendere al 60-70% del valore nominale. Un pannello dichiarato 5.000 nit, montato a sud, in estate può lavorare intorno ai 3.500.
E conta il rapporto fra la luce che lo schermo emette e quella che gli arriva addosso, non il valore assoluto: la stessa facciata chiede numeri diversi se guarda a nord o se prende il sole radente del mattino.
La domanda da fare a chiunque, noi compresi: i nit dichiarati sono di picco o
continui, a che temperatura sono stati misurati, e con quale strumento. Noi la
luminanza la misuriamo con un Konica Minolta CS-160, e sappiamo dire quanto
rende un pannello dopo tre ore di sole invece di quanto promette la scheda.
Contrasto a nero spento Uno schermo esterno deve abbassarsi, da solo.
È la parte che quasi nessuno considera prima di comprare, e la prima che crea problemi dopo. Un ledwall regolato per essere leggibile a mezzogiorno, lasciato allo stesso livello alle undici di sera, è abbagliante: illegibile da vicino, fastidioso per chi abita di fronte, e in alcuni casi oggetto di segnalazioni.
La regolazione automatica non è un accessorio: sui nostri impianti la luminosità segue la luce reale e scende dal 100% diurno a circa il 5% notturno, con una rampa graduale invece che a scalini. Il consumo e il calore scendono con lei.
Vale la pena chiederlo esplicitamente: chi regola la luminosità, come, e cosa succede quando cambia la stagione. Una fotocellula sul posto e una curva scritta a orari fissi non sono la stessa cosa.
L’IP non è un numero solo.
La sigla che conta è doppia: la tenuta sul fronte e quella sul retro sono due valori diversi, e un impianto dichiarato con un numero solo sta dicendo metà della cosa. Il fronte prende la pioggia battente; il retro prende l’umidità che sale, la condensa e — se il cabinet è a filo muro — l’acqua che scende dalla parete.
Sul retro si gioca anche la manutenzione: un cabinet che si apre solo da dietro, montato a filo di una facciata, obbliga a smontare mezzo impianto per cambiare un modulo. È una decisione da prendere prima di fissare la struttura, non dopo.
Il nemico vero non è l’acqua. È l’estate.
Un ledwall esterno d’agosto, esposto a sud, lavora in condizioni che nessun test di laboratorio riproduce: sole diretto sul fronte, aria ferma dietro, alimentatori che dissipano dentro un cabinet chiuso. Il calore fa due cose, entrambe silenziose: abbassa la luminosità reale e accorcia la vita ai LED.
Ed è qui che il contenuto smette di essere una scelta grafica e diventa una voce di costo. Lo stesso schermo, alla stessa ora:
Fondo bianco fisso
- circa 1.800 W
- calore massimo, protezione termica che può intervenire
- è la condizione peggiore per la durata dei LED
Fondo scuro, contenuto dinamico
- circa 600 W
- circa 1.800 € l’anno di differenza in bolletta, per uno schermo solo
- è anche la scelta che si vede meglio di sera
Conto fatto a 0,35 €/kWh e dodici ore al giorno. La bolletta è la parte meno grave: il «si accende solo a metà» che ci arriva in assistenza è quasi sempre una protezione intervenuta, non un guasto.
Quanto consuma davvero un ledwall → · Perché l’alimentatore conta →
Fuori, il passo largo è un pregio.
Come primo orientamento vale una regola che si tiene a mente: un millimetro di passo per ogni metro di distanza minima di visione. Un P6 si guarda bene da sei metri, un P10 da dieci.
Su una facciata nessuno guarda da due metri: si guarda dal marciapiede opposto, dalla strada, dall’auto. Un passo più fine del necessario si paga molto e non lo vede nessuno — mentre un passo più largo, a parità di superficie, lascia budget per i componenti che fuori contano davvero: LED, alimentatori, dissipazione, struttura.
È la ragione per cui, quando ci chiedono un preventivo outdoor partendo dal passo,
la prima domanda che facciamo è un’altra: da quanto lontano lo
guarderanno? Da lì si ricava il passo. Al contrario non funziona.
Lo schermo dura quanto ciò che lo tiene su.
La parte che non si vede nelle fotografie è quella che decide se un impianto sta in piedi per dieci anni. Fuori la struttura prende vento, dilatazioni, vibrazioni, e in molte zone italiane salsedine.
Sul ledwall della facciata del Teatro Nazionale di Genova abbiamo usato acciaio inox 304, dadi e viti compresi: siamo in zona marina, e un ferro comune lì si consuma in pochi anni. Costa di più il primo giorno e non costa più niente dopo.
Su un edificio vincolato, poi, il lavoro difficile non è appendere lo schermo: è mettere d’accordo display, struttura portante, finiture e restauro. Si fa parlando con i progettisti prima di ordinare.
⚠️ Un impianto pubblicitario esterno può richiedere autorizzazioni comunali e, su immobili vincolati, il parere della Soprintendenza. Non è una pratica che possiamo dare per scontata al posto Suo: è da verificare sul caso specifico, prima di ordinare il materiale.
Dotazioni di serie e upgrade speciali per tutti i nostri ledwall outdoor.
Un impianto esposto 365 giorni all’anno a sole, pioggia, vento e nebbia salina richiede dettagli costruttivi che i cataloghi commerciali non nominano mai. Per questo, su tutte le nostre serie outdoor (Platinum, Zenit, Bastione, Aegis, Torre, Storm), applichiamo o rendiamo disponibili su richiesta dotazioni di grado industriale superiore:
🔩 Viteria Inox AISI 316L (Marine Grade)
Tutta la bulloneria, viteria di blocco e perni in lega austenitica AISI 316L. Resiste a nebbia salina e salsedine marina senza arrugginire né grippare, azzerando i costi di sblocco in manutenzione.

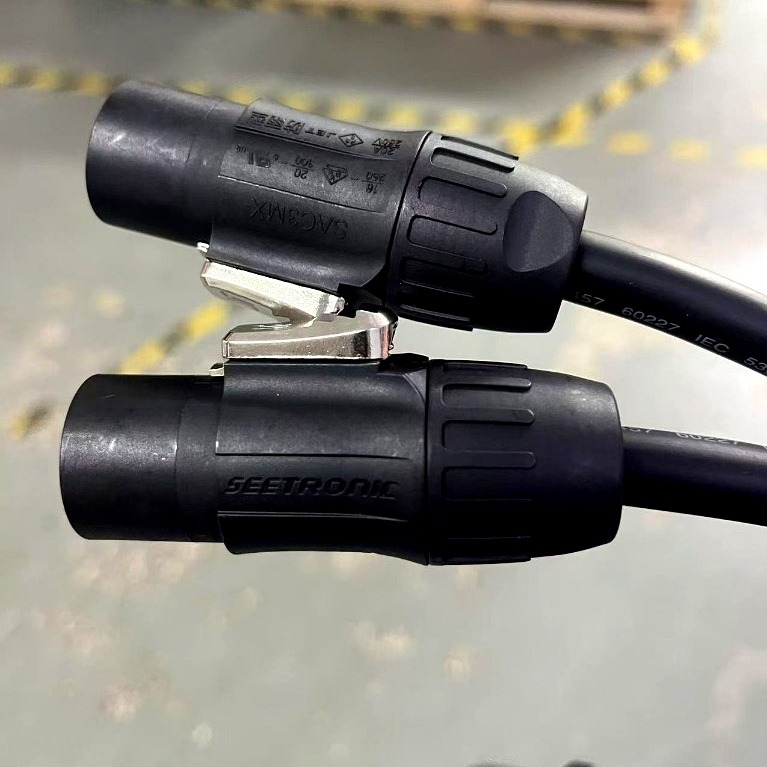

🔌 Connettori TrueCon IP65 & Conduttori Top Selection
Cablaggio con SeeTronic TrueCon o Neutrik TOP IP65 a tenuta stagna. Conduttori in rame purissimo Oxygen-Free (Cu-OF) 99,99% (Belden, La Triveneta Cavi, Baldassari e antincendio FG16OM16 CPR) e connettori aviazione waterproof IP68 certificati IMQ, UL e VDE (Lilutong LLT - forniture Water Cube Olimpiadi Pechino, FCONNR). Collaudati nel nostro laboratorio per caduta di tensione ΔV sotto carico estivo.
❄️ Upgrade NovaStar Armor + Dissipatori dedicati
Schede riceventi NovaStar serie Armor di fascia broadcast equipaggiate con dissipatori termici passivi in alluminio dedicati sui microprocessori: stabilità del frame rate e zero surriscaldamento sotto il sole estivo.

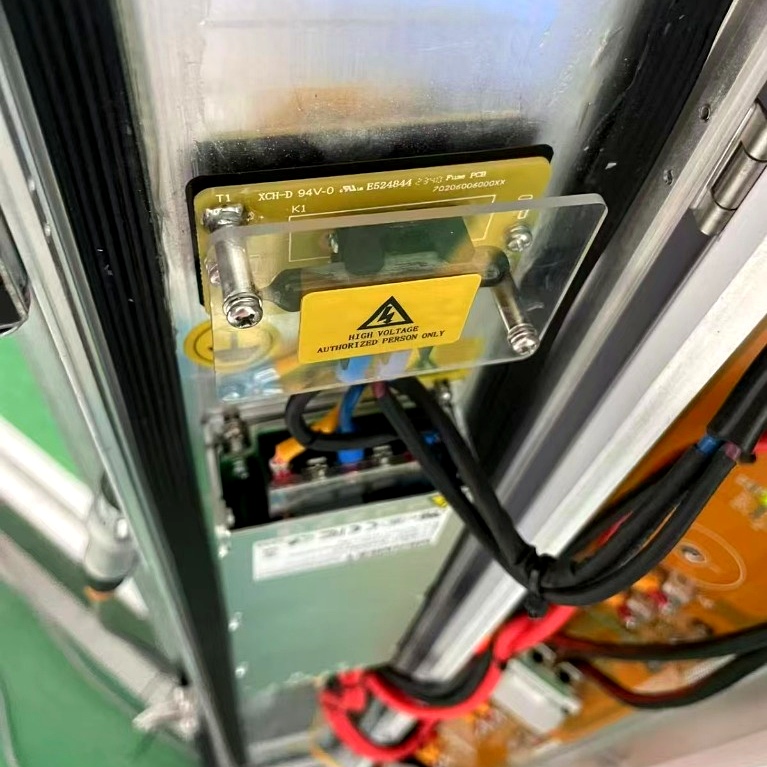

🔥 Sicurezza Attiva AWASAFE™ nei Box di Alimentazione
Mini estintore termo-elettrico automatico compatto integrato nei power box. Rileva aumenti anomali di temperatura (a partire da 68 °C) ed estingue istantaneamente sul nascere con soppressore dielettrico, senza danneggiare i circuiti elettronici né lasciare residui.

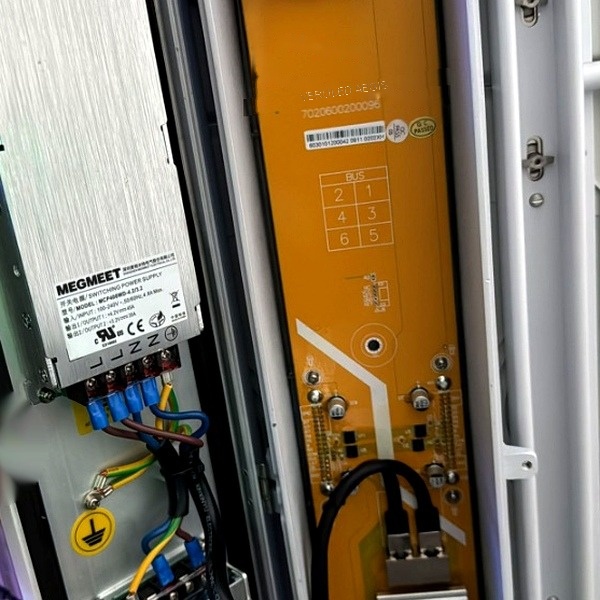

⚡ SMART Standby Control
Gestione automatizzata dei moduli LED a bassissimo assorbimento energetico (fino a soli 3W per cabinet in standby) durante le pause notturne o in assenza di segnale video attivo.
🚨 Alarm Guasto Singolo Pixel Real-Time
Telemetria e diagnostica continua pixel-by-pixel integrata con il monitoraggio cloud Fleet Monitor PRO: segnalazione immediata del punto esatto di anomalia per interventi mirati e tempestivi.
💡 Questi upgrade sono disponibili su capitolato per qualsiasi configurazione outdoor VeroLED, e sono inclusi di serie nelle nostre realizzazioni Platinum e Diamond per garantire una vita utile oltre i dieci anni.
Il primo che abbiamo montato è ancora acceso.
È un P6 del 2008: IC Macroblock, chip Epistar, alimentatori Mean Well. Diciotto anni dopo funziona. Non è fortuna, ed è la ragione per cui insistiamo su cosa c’è dentro un pannello invece che sulla scheda tecnica.
Un ledwall esterno si ripara, e quasi sempre a livello di componente: un LED SMD o GOB, un chip driver, una scheda, un alimentatore. Il punto non è se sia riparabile: è chi lo ripara, con quali ricambi e in quanto tempo. Il nostro laboratorio è in Campania e i lotti li collaudiamo prima che entrino a magazzino.
Fa eccezione il COB: i LED sono annegati nella resina e il singolo pixel non si raggiunge — lì si sostituisce il modulo intero. Glielo diciamo prima, non dopo il preventivo.
Il prezzo di un outdoor non parte dal passo.
Il listino comincia da 820 €/m² e sale con luminosità, tenuta, componenti e garanzia. Ma su un impianto esterno il pannello è una parte del conto: struttura, installazione in quota, quadro elettrico, processore e cablaggio pesano, e l’installazione da sola vale in genere il 25-40%.
Per questo non troverete qui un prezzo «a partire da» per il Suo caso: senza sapere dove va, quanto è grande e da dove lo guardano, sarebbe un numero inventato che cambia al primo sopralluogo.
Le due che portiamo fuori piu' spesso sono la Platinum Series — da P5.7 a P10, 10.000 nit, IP66 davanti e dietro, alluminio pressofuso a doppia camera — e la Special Series Outdoor, che si costruisce su misura, scende fino a P1.56 e arriva a 20.000 nit dove il sole batte in faccia.
Quello che ci chiedono al telefono.
Quanti nit servono per un ledwall da esterno?
Dipende dal contrasto, e il numero da solo non basta: in pieno sole il nero è la luce che la superficie riflette. Con un contrasto intorno a 13.000:1 bastano circa 5.000 nit; con un contrasto intorno a 8.000:1 ne servono circa 8.000 per lo stesso risultato. Attenzione poi al dato di catalogo: i costruttori dichiarano il picco in laboratorio a 25 °C, e in campo con il calore estivo la luminosità effettiva può scendere al 60-70% del valore nominale.
Che differenza c’è fra un ledwall indoor e uno outdoor?
Cambiano i LED (più luminosi e incapsulati per resistere all’acqua), gli alimentatori, la dissipazione del calore, la tenuta del cabinet su fronte e retro, e di norma il passo, che fuori è più largo perché la distanza di visione è maggiore. Un indoor reso stagno non diventa un outdoor.
Un ledwall esterno resiste alla pioggia e al gelo?
Sì, se è nato per stare fuori: conta il grado IP dichiarato separatamente per fronte e retro, e conta come è montato — un cabinet a filo muro senza intercapedine raccoglie l’acqua che scende dalla parete. In zona marina il problema principale non è la pioggia ma la salsedine, che aggredisce la struttura prima dello schermo.
Si vede anche in pieno sole?
Sì, ed è la ragione per cui si usa un ledwall invece di un monitor: ogni pixel emette luce propria e non deve attraversare un vetro retroilluminato. Quanto bene si veda dipende dal rapporto fra la luce emessa e quella ambientale, quindi dall’esposizione della facciata oltre che dai nit.
Quanto consuma un ledwall outdoor?
Dipende molto più dal contenuto che dallo schermo. Lo stesso impianto può assorbire circa 1.800 W con un fondo bianco fisso e circa 600 W con un contenuto scuro ben fatto: a 0,35 €/kWh e dodici ore al giorno sono circa 1.800 euro l’anno di differenza per un solo schermo. La regolazione automatica della luminosità riduce ulteriormente il consumo notturno.
Che pixel pitch scegliere per un ledwall esterno?
Come primo orientamento vale un millimetro di passo per ogni metro di distanza minima di visione: un P6 si guarda bene da sei metri, un P10 da dieci. Su una facciata nessuno guarda da vicino, quindi un passo più fine del necessario si paga molto e non si nota.
Serve un’autorizzazione per installarlo?
Spesso sì, soprattutto per gli impianti pubblicitari: le regole cambiano da comune a comune e su immobili vincolati entra in gioco la Soprintendenza. È una verifica da fare sul caso specifico prima di ordinare il materiale: possiamo aiutarLa con i dati tecnici dell’impianto, ma la pratica dipende da dove va installato.
